概要NCデータの描画、変換、検査、計測、管理などのユーティリティソフトです。
             NCデータの作成を容易に行うための機能もあり、大変便利にソフトです。
             毎日、NCデータを取り扱う方々のご要望を解決するソフトです。
             お試し版も用意しています。ご連絡ください。
  • マシニングセンター、旋盤、ワイヤーカット、ターニングのNCデータ描画が可能です。
  • 長い引数の項目を確認しながら入力(固定サイクル、ユーザマクロ(ユーザタスク)、追加編集可能)
  • NCマクロプログラムの編集と描画および、工具図と素材形状の描画
  • DXFデータからNCデータ作成および、画像ファイルの画面表示とマウスでトレースしNCデータ作成
  • NCデータで描画した工具軌跡をDXFデータへ変換
  • NCAPT言語を使用した、2軸半のNCデータの作成、旋盤仮想刃先データの作成
  • ペアーチェックなどのNCデータフォーマットの検査
  • RS232C通信の受信、送信機能(通信シフトのみの販売もあります。)
  • マシンニングセンターのモデリング描画機能
  • 旋盤系では、2D描画ながら、チェックと刃先との干渉チェック
  • ワイヤーでは、加工済経路の、3D描画


NCTRACE Version5

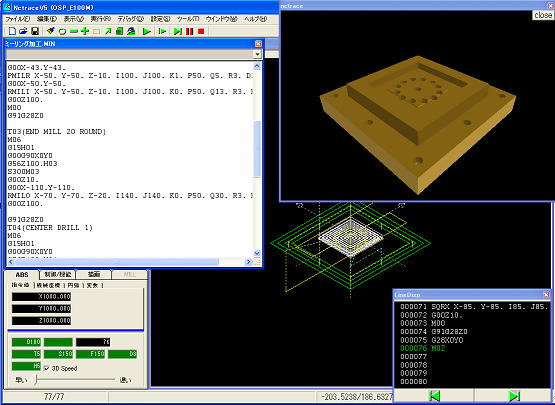

マシニングセンターの描画

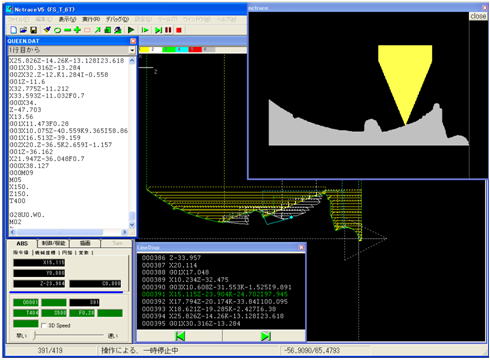

旋盤の描画

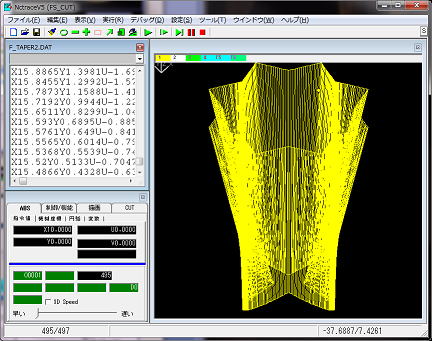

ワイヤーカットの描画

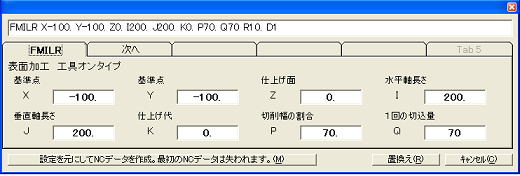

OSP表面加工の場合の入力フォーム

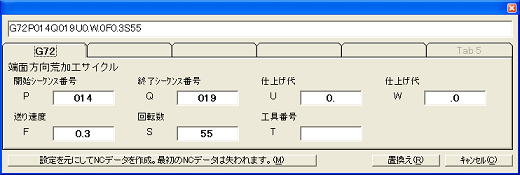

FANUC旋盤の端面荒加工固定サイクルの入力フォーム

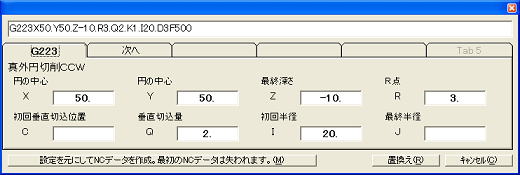

TOSNUCの真外円切削CCWの入力フォーム

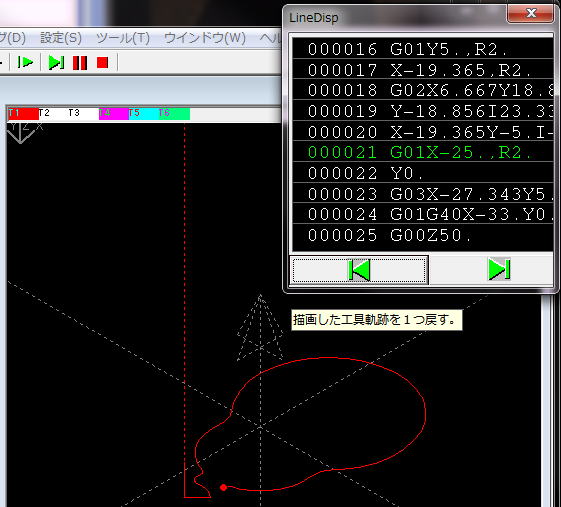

描画後の工具軌跡をステップごとに戻すことができます。

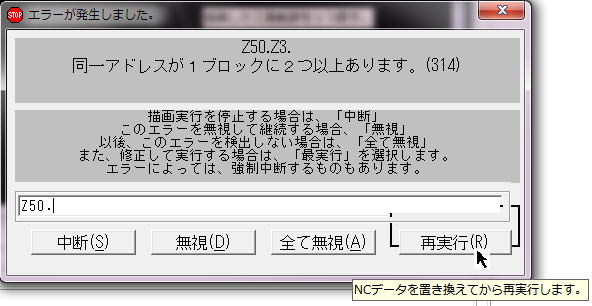

エラーが発生した場合に修正後、再実行することができます。

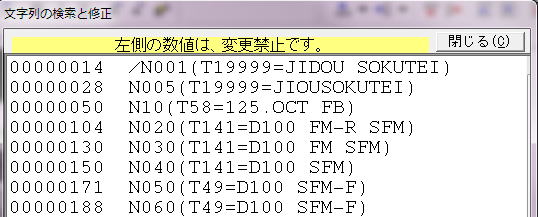

コードを一覧で表示できます。( ’(T’を一覧した場合)

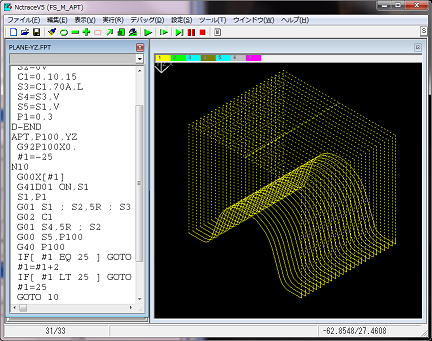

NCAPT言語を使用した、2軸半のNCデータの作成、旋盤仮想刃先データの作成

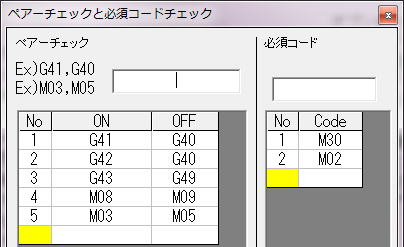

ペアーチェックによるNCデータ記述ミスを防ぐことができます。

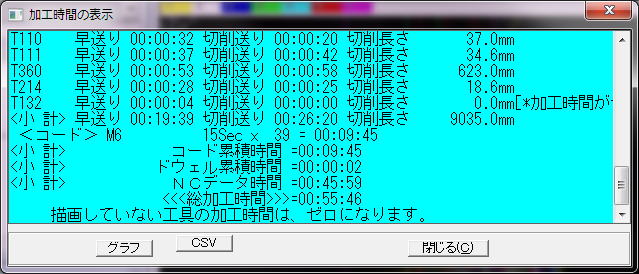

加工時間を計算します。コードによる待ち時間も累積できます。

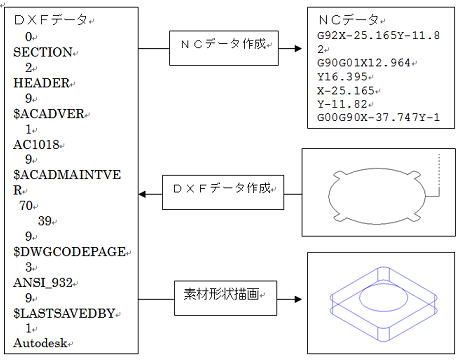

DXFデータとNCデータを相互変換できます。
